为贯彻落实《国务院办公厅关于做好城市排水防涝设施建设工作的通知》（国办发【2013】23）、《住房和城乡建设部关于印发城市排水（雨水）防涝综合规划编制大纲的通知》（建城【2013】98号）等文件的相关要求，九江市城市规划市政设计院编制了《九江市中心城区排水（雨水）防涝设施建设规划（2015—2020年）》，现对该方案公开征求意见。如有意见和建议请书面反馈至九江市规划局技术科，电话：0792-8588177。
第一章 现状排水防涝能力与内涝风险评估
一、降雨规律分析
1、暴雨成因及特性
九江市属于中亚热带向北亚热带的过渡区，受季风影响，主要的降水时期为每年的4～9月，暴雨类型既有锋面雨，又有台风雨，其水气的来源主要是太平洋西部的南海和印度洋的孟加拉湾。一般每年从4月份开始，降水量逐渐增加，至5、6月份，西南暖湿气流与西北南下的冷空气持续交绥于长江中下游地区，冷暖空气强烈的辐合上升运动，形成大范围的暴雨区，九江市正处在这一大范围的锋面雨区之中，此时期（5～6月），本流域降水量剧增，不仅降水时间长，而且降水强度也大。因此，锋面雨是九江地区的主要暴雨类型。7～9月，九江市常受台风影响，此时期，既有锋面雨出现，也有台风雨产生。暴雨历时一般为1～3天，2天居多，最长可达5天。锋面雨历时较长，台风雨历时较短。从暴雨出现的时间统计，绝大多数的暴雨出现在4～8月份，以5月至7月上旬出现次数最多，此时期正值江南梅雨期，冷暖气团交绥于江淮流域，形成持续性梅雨天气。
2、降雨特性分析
由《九江市中心城区暴雨强度公式修订报告》对九江市降雨规律分析的成果可知：80年代，较短的短历时（5min/10min/15min/20min）的极端降雨有增强的情况，降水更加集中，降水强度增强，而中长短历时变化不明显。90年代后短历时降雨由增长趋势变为减小趋势，而90min及更长历时则趋势变化不明显。近年来较短的短历时降水明显增多，分析表明九江市的降水特征已出现改变。
3、暴雨强度公式
九江市现有雨水工程的规划设计主要采用q=1040（1+0.61lgP）/t0.55，鉴于九江市降雨特性发生变化，很有必要对现行暴雨强度公式进行修编，修编过程见《九江市中心城区暴雨强度公式修订、雨型研究技术报告》。此次规划采用的暴雨强度公式为新修编的暴雨强度公式：
q=1495.020（1+0.672lgP）/（t+15.329）0.619
新编公式在所有重现期里大部分历时的雨强较现行公式偏小。其中5～20min历时偏小程度均在10%以上，5min历时偏小近50%，其他历时偏小程度10%以下。
4、九江市设计雨型推求
根据《九江市中心城区暴雨雨型研究技术报告》，采用芝加哥雨型法对九江市中心城区短历时(180min以内)雨型进行分析，步长为5min的短历时设计雨型（120min）如下图所示：

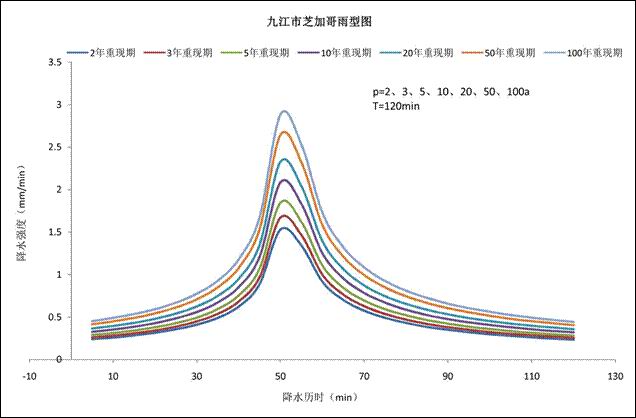

图1—1 120min历时各重现期降水强度图
二、现状排水防涝系统能力评估
1、排水系统总体评估
2014年底，九江市城区建成区面积约103km2，已建排水（雨水）管道总长660.7km，排水管网密度为6.4km/km2。
排水系统主要存在以下几个方面的问题：
1、水体调蓄洪功能差。城区本来缺乏大面积的蓄洪水体，在城市建设中对现有的水体又随意填埋，缺乏系统性的规划，更大大降低了调蓄洪能力。
2、雨水管设计重现期低。目前城区的雨水管渠设计重现期大部分为1年或小于1年，根据《室外排水设计规范》（GB50014-2006）（2016年版）修订版要求，重现期应不小于2年。
2、现状管网排水能力评估
1、评估模型构建
本次规划通过对多种模型软件的比较，选择英国的InfoWorks ICM软件来对九江市的雨水管网进行评估。
2、评估结论
对现状排水（雨水）管进行评估时，不考虑不成系统的独立排水管以及连接支管。经评估排水能力小于2年一遇的管网比例高达48.8%，排水能力大于5年一遇的管网有40.2%。
表1—1 现状排水管网排水能力评估
|
评估排水能力类型 |
长度（km） |
比例 |
|
排水能力小于1年一遇 |
168.7 |
37.8 |
|
排水能力1—2年一遇 |
48.9 |
11.0 |
|
排水能力2—3年一遇 |
29.9 |
6.7 |
|
排水能力3—5年一遇 |
19.2 |
4.3 |
|
排水能力大于5年一遇 |
179.3 |
40.2 |
|
合计 |
446 |
100.0 |
三、内涝风险评估与区划
九江市内涝风险分为四个等级，分别为轻微、轻度、中度与重度，各内涝风险区划情况如下表：
1—2 内涝风险评估统计表
|
内涝风险区划分类 |
面积（ha） |
说 明 |
|
轻微 |
199 |
0.05m<h<0.15m且为非重要地区 |
|
轻度 |
95 |
0.05m<h<0.15m且为重要地区；0.15≤h<0.3m且为非重要地区 |
|
中度 |
33 |
0.15≤h<0.3m且为重要地区；0.3≤h<0.45m且为非重要地区 |
|
重度 |
34 |
0.3≤h<0.45m且为重要地区；h≥0.45m |
第二章 规划总论
一、规划范围
规划研究范围为九江市中心城区及其周边相关排水汇水区域，布置管网范围为中心城区建设用地范围，总面积约160km2，其中城市建设用地约120km2。
二、规划期限
规划期限与总体规划的期限相协调，现状基准年为2014年，规划期限为2015——2020年。
三、规划目标
1、总体目标
有效指导城市排水防涝工程建设，最大程度减少城市内涝灾害，保障城市安全运行，实现从源头减排到统筹建设管理的目标。
2、 具体目标
（1）发生城市雨水管网设计标准以内的降雨时，地面不应有明显积水；
（2）发生城市内涝防治标准以内的降雨时，城市不能出现内涝灾害。
（3）发生超过城市内涝防治标准的降雨时，城市运转基本正常，不得造成重大财产损失和人员伤亡。
四、规划标准
1、雨水径流控制标准
（1）当地区整体改建时，对于相同的设计重现期，改建后的径流量不得超过原有径流量；
（2）当地区新建时，新建地区综合径流系数的确定应以不对水生态造成严重影响为原则，一般宜按照不超过0.5进行控制；
（3）新建地区的硬化地面中，透水性地面的比例不应小于40%，有条件的建成区应对现有硬化地面进行透水性改造。
2、 雨水管渠、泵站及附属设施设计标准
（1）一般地区新建雨水管渠设计重现期采用2~5年一遇；
（2）封闭洼地、城市主干道及以上市政道路、重要地区或短期积水即能引起较严重后果的地区的雨水工程设计重现期采用5~10年一遇。
3、城市内涝防治标准
九江市中心城区的内涝防治标准为能有效应对30年一遇的暴雨。要求居民住宅和工商业建筑物的底层不进水；道路中一条车道的积水深度不超过15 cm。
第三章 城市雨水径流控制与资源化利用
一、径流量控制
径流量控制分为径流峰值控制和径流总量控制两类。
1、径流峰值流量控制
1、当地区整体改建时，对于相同的设计重现期，改建后的径流量不得超过原有径流量。
2、新建地区雨水宜就地处理和利用，综合径流系数应不超过0.5。综合径流系数高于0.7的地区应采用渗透、调蓄等措施。
3、建立基于低影响开发（LID）理念的雨水循环。

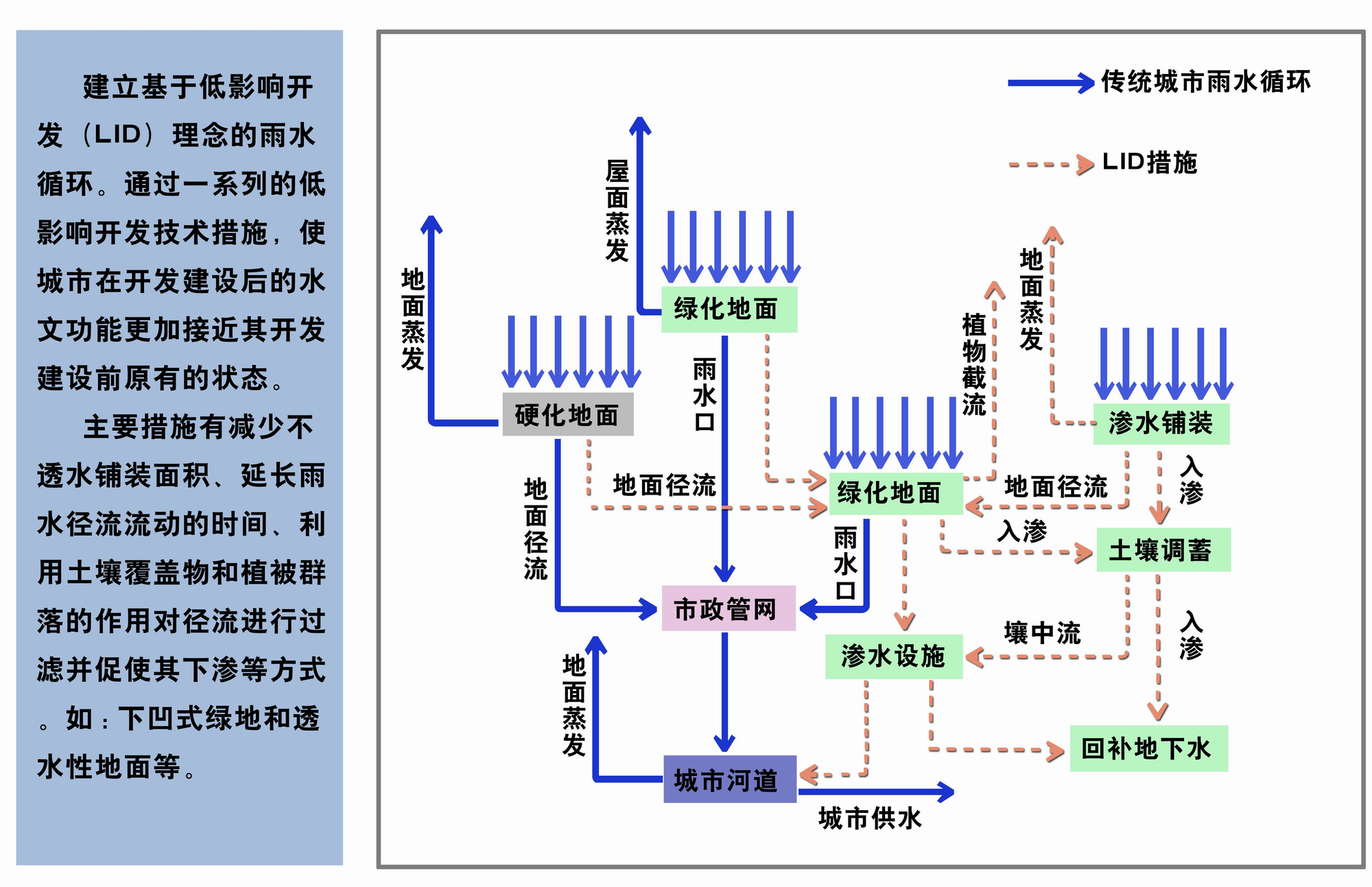

传统城市雨水循环及低影响开发措施
2、径流总量控制
根据《海绵城市建设技术指南——低影响开发雨水系统构建》（试行），九江处于我国大陆地区年径流总量控制率Ⅳ分区，其年径流总量控制率推荐值为70%~85%，规划将年径流总量控制率的目标定为70%（下限），对应的设计降雨量为22.8mm（参考南昌的设计降雨量值）。
3、控制方法
雨水径流量控制采取源头控制、汇流控制和末端调蓄三类措施。
（1）源头控制
新建公共停车场、小区道路、非机动车道和广场等尽量采用渗透地面等透水铺装控制雨水径流，确保新建地区硬化地面中透水铺装地面面积不低于40%，有条件的地区尽量推广建设绿色屋顶，降低综合径流系数。
（2）汇流控制
中心城区商业区、居住区、广场边缘、停车场边缘的低洼地区建设雨水花园，城市快速路、主干道和次干道的道路一侧或两侧新建或改建植草沟和生物滞留带，新建地区重点考虑建设下凹式绿地，特别城西片区、芳兰片区等地区。

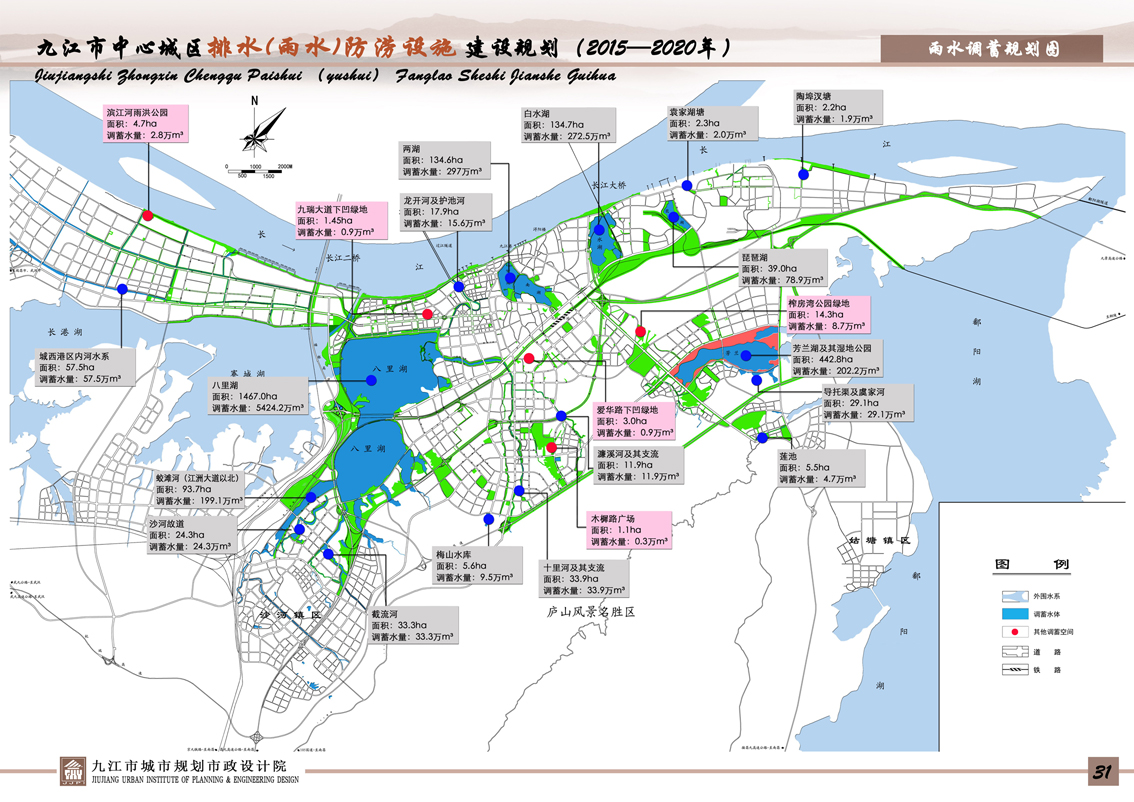

（3）末端调蓄
在汇水分区中下游地区对雨水径流进行收集储存，尽量布置调节塘和雨水湿地等小型调蓄设施，不宜建设地下砾石蓄水设施。
4、用地径流控制指标
1、新建小区、绿地及广场的透水铺装率必须保证不低于40%，改建小区、绿地及广场的透水铺装率不宜低于40%；下凹式绿地率应保证不低于25%，且下凹深度不低于10cm。
2、新建建筑与小区中高度在30m以下、坡度小于10°的屋顶宜采用屋顶绿化，且屋顶绿化面积宜占该类建筑屋顶面积的30％-85%。改造建筑与小区可根据建筑条件考虑采用屋顶绿化。
3、建筑与小区应优先利用低洼地形、下凹式绿地、透水铺装等设施减少外排雨水量，有雨水利用要求的按需求量因地制宜规划蓄水池或雨水桶。
4、城市道路新建项目的人行铺装应规划为可渗透铺装，改、扩建项目的人行铺装其透水铺装率不宜低于70%。
二、径流污染控制
1、控制要求
九江市城区径流污染控制目标定为年SS（悬浮物）总量去除率为40%。合流制地区旱季排水管道不溢流，年溢流污染发生次数少于降雨场次的10%，分流制地区确保雨水径流污染排放不超过区域水环境容量的纳污能力。严格控制餐厨垃圾（潲水）直接倒入合流管或雨水管。
2、控制方法
根据受纳水体环境容量、土地利用特点等，结合城市水系及绿地布局设置初期雨水调蓄池、初期雨水净化设施等，有效控制径流污染。
三、雨水资源化利用
城市雨水资源化利用是通过雨水入渗调控和地表（含屋面）径流调控，实现雨水的资源化，使水文循环向着有利于城市生活的方向发展。城市雨水利用有多重功能：一是节水功能，用于雨水冲洗厕所、浇洒路面、浇灌草坪、水景补水，甚至用于循环冷却水和消防水，可节省城市自来水；二为水及生态环境修复功能，强化雨水的入渗增加土壤的含水量，甚至利用雨水回灌提升地下水的水位，可改善水环境乃至生态环境；三为雨洪调节功能，土壤的雨水入渗量增加和雨水径流的存储，都会减少进入雨水排除系统的流量，从而提高城市排洪系统的可靠性，减少城市洪涝。
雨水资源化利用方法主要采取截流入渗、收集回用和屋面拦蓄绿化等方式利用雨水资源。
1、截流入渗
充分利用中心城区的公园、苗圃、草坪、公路绿化带等绿地对雨水径流进行截流入渗，新建和改建的居住区、厂区 提高绿化率，新建地区推广建设下凹式绿地。尽量建设渗透性地面，使雨水随铺面材料缝隙进入地下。
2、 收集回用
利用城市路面、屋面、停车场及大型建筑等作为集水面，将雨水收集至雨水蓄存设施并进行回用，建议回用于河道和小区水系补水。
3、屋面拦蓄绿化
通过植物茎叶截留雨水，利用种植基质储存雨水，拦蓄的雨水可促进植物生长，改善建筑小环境。
第四章 城市排水（雨水）管网系统规划
一、排水体制
规划排水体制采用分流为主，截流为辅的排水体制，逐步将老城区内的合流制排水体制改成分流制排水体制。
二、排水分区
根据区域内水系大体走向、集水范围、主要涝水排出口位置、规划排涝站位置、地形地貌，结合市政雨水主干管排放位置，进行排水分区划分，共划分为22个排水分区。
表4—1 规划雨水排放分区一览表
|
片区名称 |
排水小分区编号 |
面积（km2） |
主要汇水体及排水出口 |
|
城西片区 |
1 |
3.8 |
经滨江河排入长江 |
|
2 |
5.7 |
经江边河排入长江 | |
|
3 |
13.6 |
经官湖河排入长江 | |
|
核心片区 |
4 |
0.7 |
直接排入新开河和赛城湖 |
|
5 |
1.1 |
经水泥船厂泵站排入长江 | |
|
6 |
3.4 |
经护池河排入新开河 | |
|
7 |
4.6 |
经龙开河排入长江 | |
|
8 |
5.2 |
经河口泵站、庐山路泵站、河东泵站、老鹳塘泵站、莲花塘泵站排入长江 | |
|
9 |
11.9 |
排入两湖 | |
|
10 |
9.2 |
排入濂溪河及其支流 | |
|
11 |
13.0 |
排入十里河 | |
|
12 |
9.8 |
通过箱涵排入八里湖 | |
|
13 |
6.0 |
直接排入八里湖 | |
|
14 |
3.4 |
通过截流河排入八里湖 | |
|
15 |
4.7 |
通过沙河故道排入八里湖 | |
|
16 |
10.5（核心片区4.1） |
排入白水湖 | |
|
城东片区 |
16 |
10.5（城东片区3.1） |
排入白水湖 |
|
17 |
8.2 |
通过二电厂泵站、金鸡坡泵站、琵琶湖泵站、袁家湖泵站排入长江 | |
|
18 |
3.7 |
通过姬公庵泵站排入长江 | |
|
19 |
5.7 |
通过济公泵站排入长江 | |
|
20 |
3.9 |
最终通过益公泵站排入长江 | |
|
芳兰片区 |
16 |
10.5（芳兰片区3.3） |
排入白水湖 |
|
21 |
11.4 |
排入芳兰湖 | |
|
22 |
2.4 |
排入莲池 |

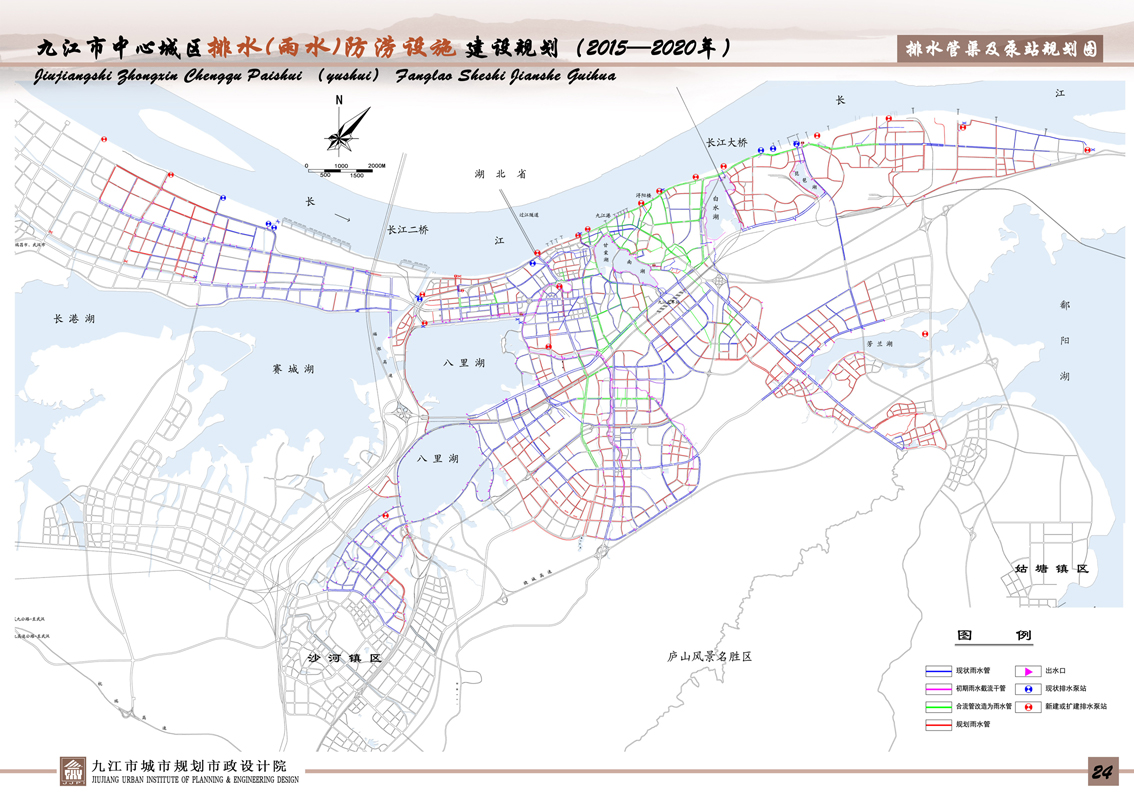

三、雨水管网规划
雨水管网规划分为两个部分：新建雨水管网及改造雨水管网。现状雨水系统缺失地块新建雨水管网。现状雨水管道的改造主要分三部分，一是现状积水较严重的地点，需要对雨水管道进行改造；二是经评估，现状雨水管道不满足设计暴雨重现期要求的，管径需要增大；三是现状雨水管排入现状的未建设用地，这部分建设用地开发建设后，造成现状雨水管道的排放口没有了出路，需要对这部分雨水管道、雨水排放口进行改造，使雨水能够顺利排出。
表4—2 新建雨水管统计表
|
片区名称 |
管径（mm） |
长度（km） |
|
城西片区 |
600~800（不含800） |
4.4 |
|
800~1200 |
27.7 | |
|
≥1200 |
2.9 | |
|
小计 |
|
35.0 |
|
核心片区 |
600~800（不含800） |
33.1 |
|
800~1200 |
61.5 | |
|
≥1200 |
22.1 | |
|
小计 |
|
116.7 |
|
城东片区 |
600~800（不含800） |
12.4 |
|
800~1200 |
37.3 | |
|
≥1200 |
7.5 | |
|
小计 |
|
57.2 |
|
芳兰片区 |
600~800（不含800） |
9.4 |
|
800~1200 |
31.1 | |
|
≥1200 |
12.3 | |
|
小计 |
|
52.8 |
|
合计 |
|
261.7 |
四、排水泵站及其它附属设施
规划结合《九江市城区治涝规划报告》（九江市水利规划设计院2014年编），城区共有29座排涝泵站，排涝总能力522.69m3/s。新建泵站4座，分别为永新泵站、赛城湖泵站、水泥船厂泵站、长江路泵站，改扩建泵站17座，分别为滨江泵站、抗洪大道泵站、开发区泵站、河西泵站、李家山泵站、河口泵站、庐山路泵站、河东泵站、老鹳塘泵站、荷花塘泵站、白水湖泵站、蛟滩湖泵站、琵琶湖泵站、姬公庵泵站、济公泵站、益公泵站以及芳兰湖泵站。
表4—3 规划排涝泵站一览表
|
分区名称 |
泵站名称 |
现状抽排流量（m3/s） |
水利或排水专项抽排流量（m3/s） |
此次规划抽排流量（m3/s） |
备注 | |
|
城西片区 |
1 |
永新泵站 |
|
28.6 |
68.0 |
新建 |
|
2 |
滨江泵站 |
13.0 |
48.73 |
48.73 |
扩建 | |
|
3 |
江边泵站 |
6.0 |
6 |
6 |
现状 | |
|
4 |
官湖泵站 |
6.0 |
6 |
6.0 |
现状 | |
|
5 |
官湖二泵站 |
23.6 |
23.6 |
23.6 |
现状 | |
|
核心区 |
6 |
八里湖泵站 |
51 |
51 |
51 |
现状 |
|
7 |
赛城湖泵站 |
|
90 |
90 |
新建 | |
|
7 |
水泥船厂泵站 |
|
6.3 |
7.1 |
新建 | |
|
9 |
抗洪大道泵站 |
|
|
4.3 |
扩建 | |
|
10 |
开发区泵站 |
3.02 |
5.5 |
5.5 |
改扩建 | |
|
11 |
官牌夹泵站 |
18.7 |
18.7 |
18.7 |
现状 | |
|
12 |
河西泵站 |
5 |
5 |
17.5 |
改扩建 | |
|
13 |
长江路泵站 |
|
|
7.3 |
新建 | |
|
14 |
李家山泵站 |
3 |
3.5 |
8.4 |
改扩建 | |
|
15 |
河口泵站 |
7.8 |
10.3 |
17.4 |
扩建 | |
|
16 |
庐山路泵站 |
0.72 |
1.4 |
1.4 |
扩建 | |
|
17 |
河东泵站 |
1.7 |
3.3 |
3.3 |
扩建 | |
|
18 |
老鹳塘泵站 |
6.72 |
8.7 |
8.7 |
扩建 | |
|
19 |
荷花塘泵站 |
3.12 |
5.7 |
5.7 |
扩建 | |
|
20 |
白水湖泵站 |
11.68 |
19.7 |
19.7 |
扩建 | |
|
21 |
蛟滩湖泵站 |
4 |
20.97 |
20.97 |
扩建 | |
|
城东片区 |
22 |
二电厂泵站 |
1.04 |
1.04 |
1.04 |
现状 |
|
23 |
金鸡坡泵站 |
0.16 |
0.16 |
0.24 |
扩建 | |
|
24 |
琵琶湖泵站 |
10.3 |
15.3 |
15.3 |
扩建 | |
|
25 |
袁家湖泵站 |
0.22 |
0.22 |
0.22 |
现状 | |
|
26 |
姬公庵泵站 |
2.66 |
6.5 |
6.5 |
扩建 | |
|
27 |
济公泵站 |
3 |
14.78 |
35.8 |
改扩建 | |
|
28 |
益公泵站 |
1.9 |
14.95 |
14.95 |
改扩建 | |
|
芳兰片区 |
29 |
芳兰湖泵站 |
3.6 |
9.34 |
9.34 |
扩建 |
第五章 涝点改造规划
一、涝点改造规划

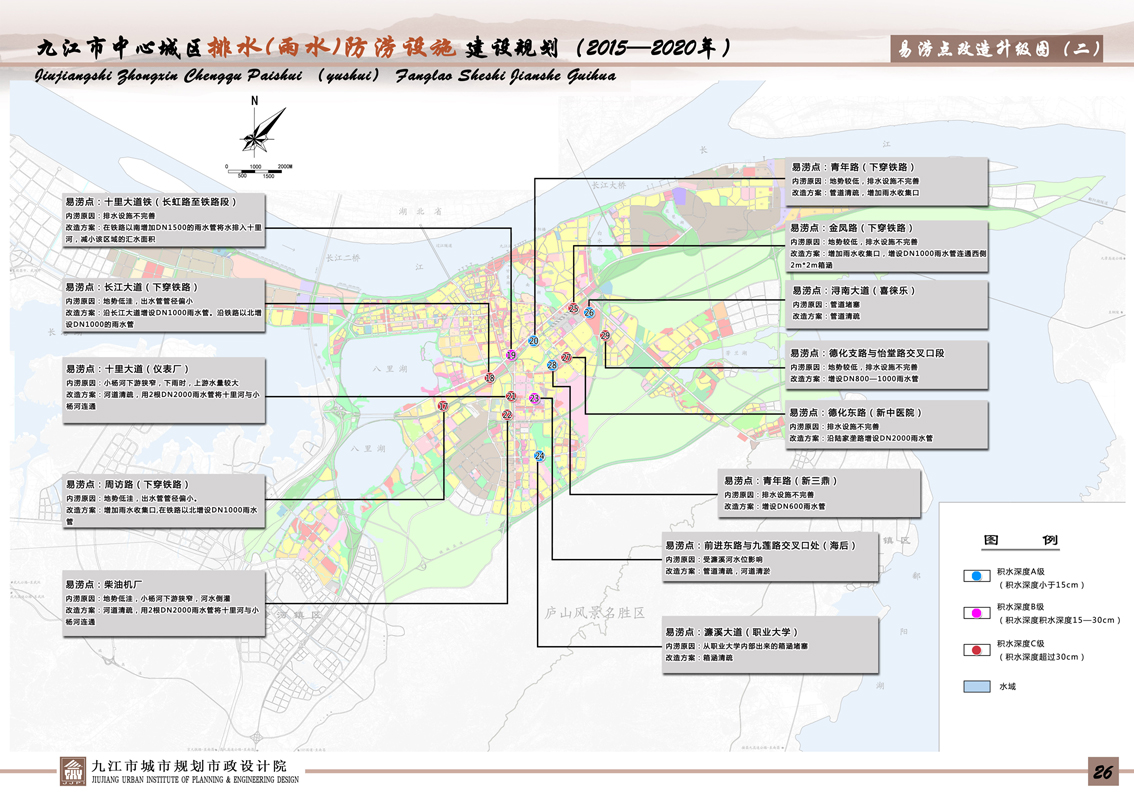

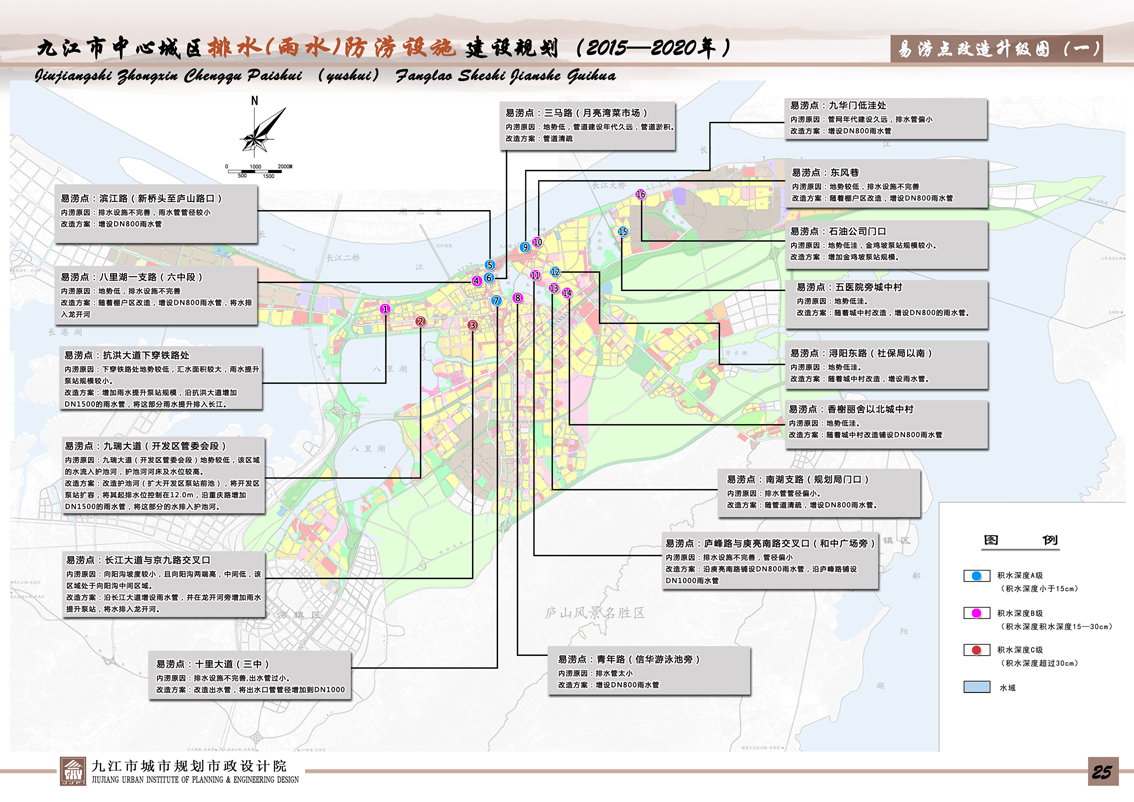

结合近年来暴雨期间九江市城区的积水情况，共梳理出需改造的涝点29个，其积水原因主要是出水口河道尚未整治到位、排水设施不完善以及缺少日常养护等原因，具体改造情况如下表所示，改造情况详见易涝点改造升级图。
表5—1 易涝点改造情况一览表
|
序号 |
积水位置 |
积水原因 |
整改措施 |
积水等级 |
|
1 |
抗洪大道（下穿铁路处） |
地势较低，汇水面积较大，雨水提升泵站规模较小 |
增加雨水提升泵站规模，并沿长江大道增设主管，将水排入长江 |
C |
|
2 |
九瑞大道（开发区管委会段） |
九瑞大道（开发区管委会段）地势较低，该区域的水流入护池河，护池河河床及水位较高。 |
改造护池河，增加开发区泵站规模，沿重庆路增加DN1500的雨水管 |
C |
|
3 |
长江路与京九路交叉口 |
向阳沟坡度较小，且向阳沟两端高，中间低，该区域处于向阳沟中间区域。 |
沿长江大道增设雨水管，并在龙开河旁增加雨水提升泵站，将水排入龙开河 |
B |
|
4 |
八里湖一支路（六中段） |
地势低，排水设施不完善 |
随着棚户区改造，增设DN800雨水管，将水排入龙开河 |
B |
|
5 |
滨江路（新桥头至庐山路口） |
排水设施不完善，雨水管管径较小 |
增设DN800雨水管 |
A |
|
6 |
三马路（月亮湾菜市场） |
地势低，管道建设年代久远，管道淤积 |
管道清疏 |
A |
|
7 |
十里大道（三中） |
出水管过小，排水设施不完善 |
改造出水管，将出水口管管径增加到DN1000 |
A |
|
8 |
青年路（信华游泳池旁） |
排水管太小 |
增设DN800雨水管 |
B |
|
9 |
九华门低洼处 |
管网年代建设较早，排水管偏小 |
增设DN800雨水管 |
A |
|
10 |
东风巷 |
管网年代建设较早，排水管偏小 |
随着棚户区改造，增设DN800雨水管 |
B |
|
11 |
庐峰路与庾亮南路交叉口（和中广场旁） |
排水设施不完善，管径偏小 |
沿庾亮南路铺设DN800雨水管，沿庐峰路铺设DN1000雨水管 |
B |
|
12 |
浔阳东路（社保局以南） |
地势较低 |
随着城中村改造增加管道 |
A |
|
13 |
南湖支路（规划局门口） |
排水设施不完善 |
管道清疏，增设DN800雨水管 |
B |
|
14 |
香榭丽舍以北城中村 |
地势较低，排水设施不完善 |
随着城中村改造铺设DN800雨水管 |
B |
|
15 |
五医院旁城中村 |
地势低洼 |
随着城中村改造，增设DN800的雨水管 |
A |
|
16 |
石油公司门口 |
地势较低，金鸡坡泵站规模较小 |
增加金鸡坡泵站规模 |
B |
|
17 |
地势低洼，出水管较小 |
增加雨水收集口，在铁路以北增设DN1000雨水管 |
C | |
|
18 |
长江大道（下穿铁路） |
地势低洼，出水口管径偏小 |
沿长江大道增设DN1000雨水管。沿铁路以北增设DN1000的雨水管 |
C |
|
19 |
十里大道（长虹路至铁路段） |
排水设施不完善 |
在铁路以南增加DN1500的雨水管将水排入十里河，减小该区域的汇水面积 |
C |
|
20 |
青年路（下穿铁路） |
地势较低 |
管道清疏，增加雨水收集口 |
A |
|
21 |
十里大道（仪表厂） |
小杨河下游狭窄，下雨时，上游水量较大 |
河道清疏，用2根DN2000雨水管将十里河与小杨河连通 |
C |
|
22 |
柴油机厂 |
地势低洼，小杨河下游狭窄，河水倒灌 |
河道清疏，用2根DN2000雨水管将十里河与小杨河连通 |
C |
|
23 |
前进东路与九莲路交叉口处（海后） |
受濂溪河水位影响 |
管道清疏，河道清淤 |
A |
|
24 |
濂溪大道（职业大学） |
从职业大学内部出来的箱涵堵塞 |
箱涵清疏 |
A |
|
25 |
金凤路（下穿铁路） |
地势较低，排水设施不完善 |
增加雨水收集口，DN1000雨水管连通西侧2m*2m箱涵 |
C |
|
26 |
浔南大道（喜徕乐） |
管道堵塞 |
管道清疏 |
A |
|
27 |
德化东路（新中医） |
排水设施不完善 |
沿陆家垄路增设DN2000雨水管 |
C |
|
28 |
青年路（新三鼎） |
排水设施不完善 |
增设DN600雨水管 |
A |
|
29 |
德化支路与怡堂路交叉口段 |
地势较低，排水设施不完善 |
增设DN800—1000雨水管 |
C |
备注：积水等级A级指积水深度小于15cm，B级指积水深度15—30cm，C级指积水深度大于15—30cm。
二、重要地区易涝点改造
以九瑞大道（开发区综合服务中心）易涝点、德化东路（新中医院至站前路）易涝点以及庐峰路与庾亮南路交叉口（和中广场旁）易涝点三处涝点为例，对其涝点整治改造方案进行详细说明。
1、九瑞大道（开发区综合服务中心）易涝点
（1）现状情况
该易涝点位于九瑞大道开发区综合服务中心段，该区域的雨水排入护池河，护池河的雨水向东与龙开河相连，排入长江；向西通过开发区泵站，排入新开河，最终排入长江。

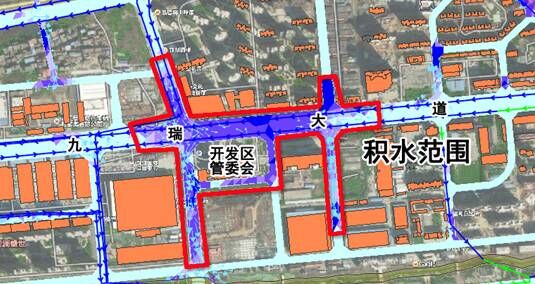

图5—1 九瑞大道（开发区综合服务中心）易涝点积水范围图（30年一遇）
（2）成因分析
经调查，该涝点主要存在如下问题：
1）、该区域开发建设以前，有较多水塘，在开发建设中，都成为建设用地，雨水调蓄空间变小；
2）、该区域雨水排入护池河，护池河比较平坦，景观水位12.5m，且护池河调蓄容量较小；
3）、护池河的水通过开发区泵站向新开河排出，或通过涵洞排入龙开河，开发区泵站前池较高，排涝能力较小，且起排水位为12.0m，龙开河景观水位为12.8 m，龙开河水排出受泵站影响大，也不利于护池河的水排出。
（3）规划方案
经过分析，对上述问题提出如下整治方案：
1)、对护池河进行改造，拓宽护池河（开发区泵站前段）的宽度，降低河底高程；
2）、增加开发区泵站的容量，将其排涝能力增加至5.5m³/s；泵站的起排水位水位为12.0m。
3）、延重庆路铺设DN1500mm的雨水管，雨水排入护池河。
4）、项目改造投资估算2400万元

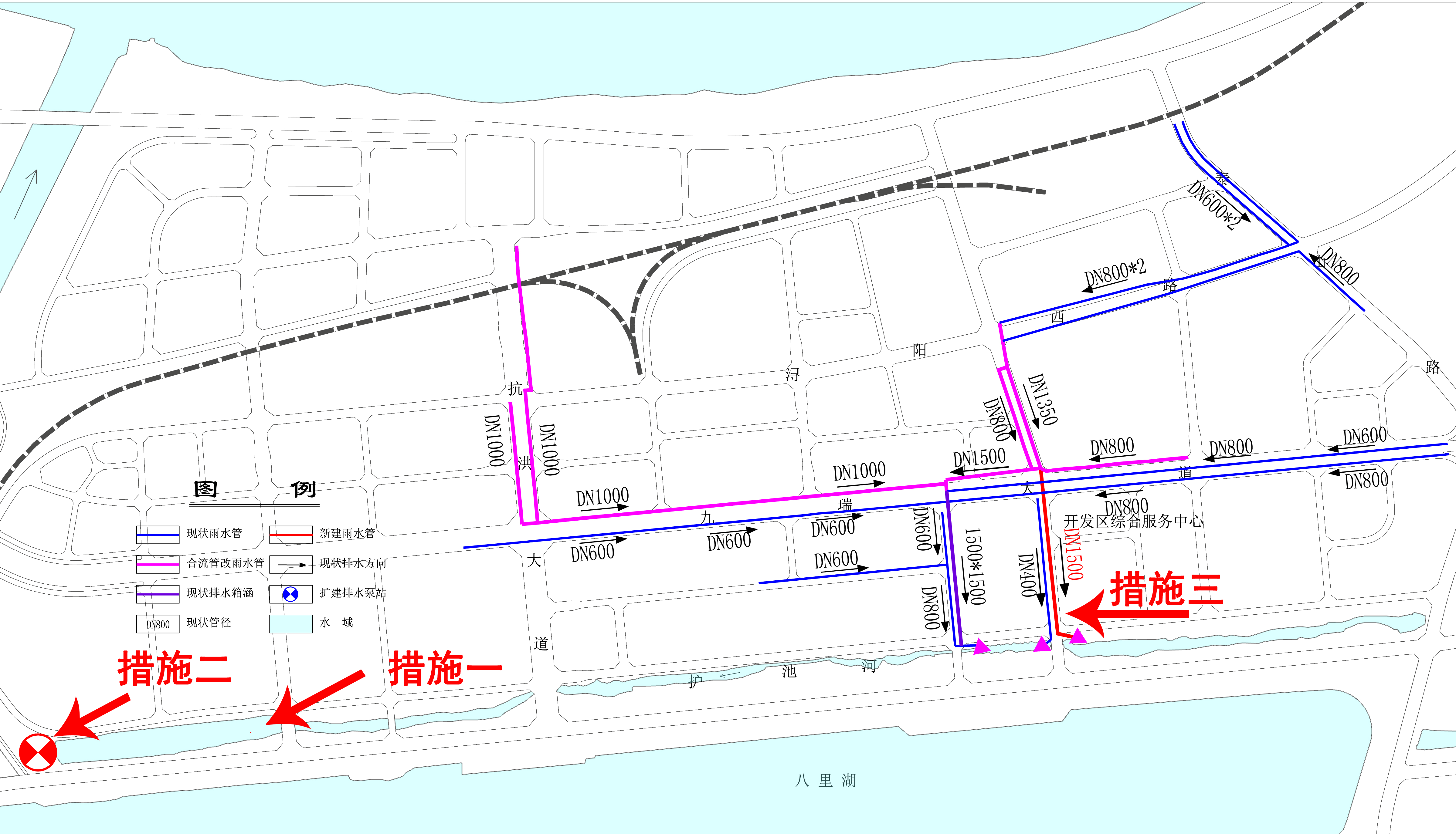

图5—2 九瑞大道（开发区综合服务中心）易涝点排水现状图
2、德化东路（新中医院）易涝点
（1）现状情况
该易涝点位于德化东路，积水范围为新中医院至会馆街路，该区域的雨水通过沿陆家垄路的雨水干管，排入两湖。

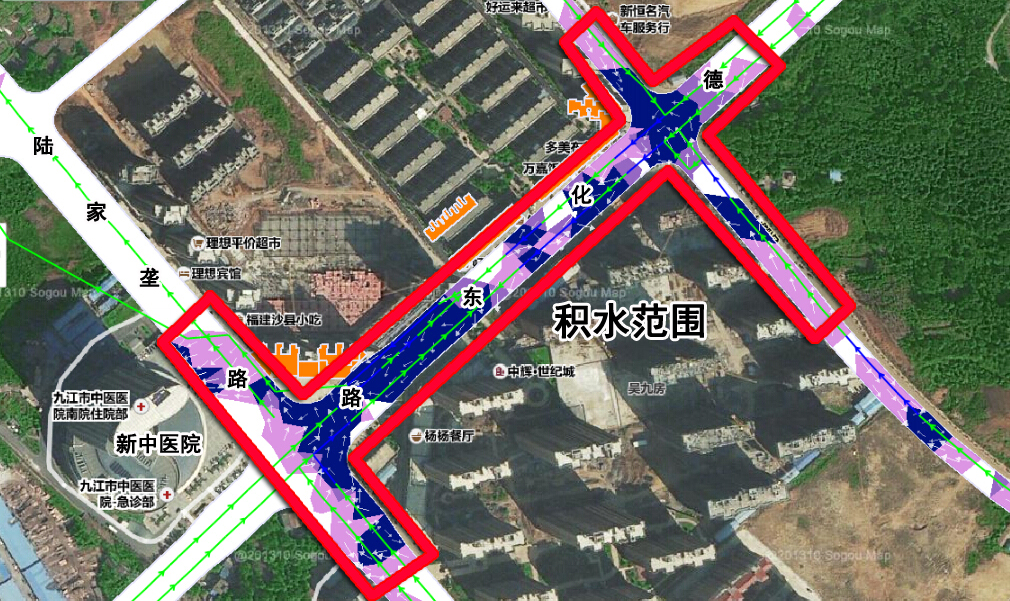

图5—3 德化东路（新中医至会馆街路）易涝点积水范围图（30年一遇）
（2）成因分析
经调查，该涝点主要存在如下问题：
1）、在德化东路上，新中医院的地势最低；
2）、随着理想家园、中辉世纪城小区的开发，原有的吴九房垄地、劳家垄垄地都已填平，而德化东路、陆家垄路上雨水管径偏小，下游管径不够；
3）、现状接德化东路的下游管（DN1500mm）局部反坡，有一定的淤积；并且在中医院的建设时，将这一段管改成DN800mm的雨水管。
（3）规划方案
经过分析，对上述问题提出如下整治方案：
1）、对接德化东路下游DN1500mm的管网进行清淤改造；
2）、沿陆家垄路增加DN2000mm的管径，延伸至浔南大道，替换中医院地块内的DN800mm的雨水管，现状正在施工阶段；
3）、沿陆家垄路增加DN2000mm的管径，一直延续至南湖；
4）项目改造投资估算为3300万元。
图5—4 九瑞大道（开发区综合服务中心）易涝点排水现状图 3、庐峰路与庾亮南路交叉口（和中广场旁）易涝点 （1）现状情况 该易涝点位于和中广场北侧，积水范围主要为庐峰路与庾亮南路交叉口，该区域的雨水通过沿庐峰路的合流干管，排入南湖。

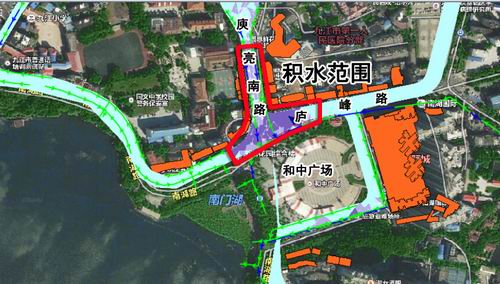

图5—5 庐峰路与庾亮南路交叉口（和中广场旁）易涝点积水范围图（30年一遇） （2）成因分析 经调查，该涝点主要存在如下问题： 1）、该交叉口地势较周围道路最低； 2）、庾亮南路上现状铺设的管径为DN400mm和DN500mm，且在该路的北侧两个DN500mm的管进入庐峰路主管的连接管为DN500mm，管径偏小； 3）、在八一宾馆处，存在大管接小管问题，且庐峰路上DN1000mm的管径的排水能力小于1年一遇。 （3）规划方案 经过分析，对上述问题提出如下整治方案： 1）、沿庾亮南路铺设DN800mm的管径； 2）、沿庐峰路新增DN1000mm的雨水管，与上游DN1000mm的相连； 3）、项目改造投资估算800万元。

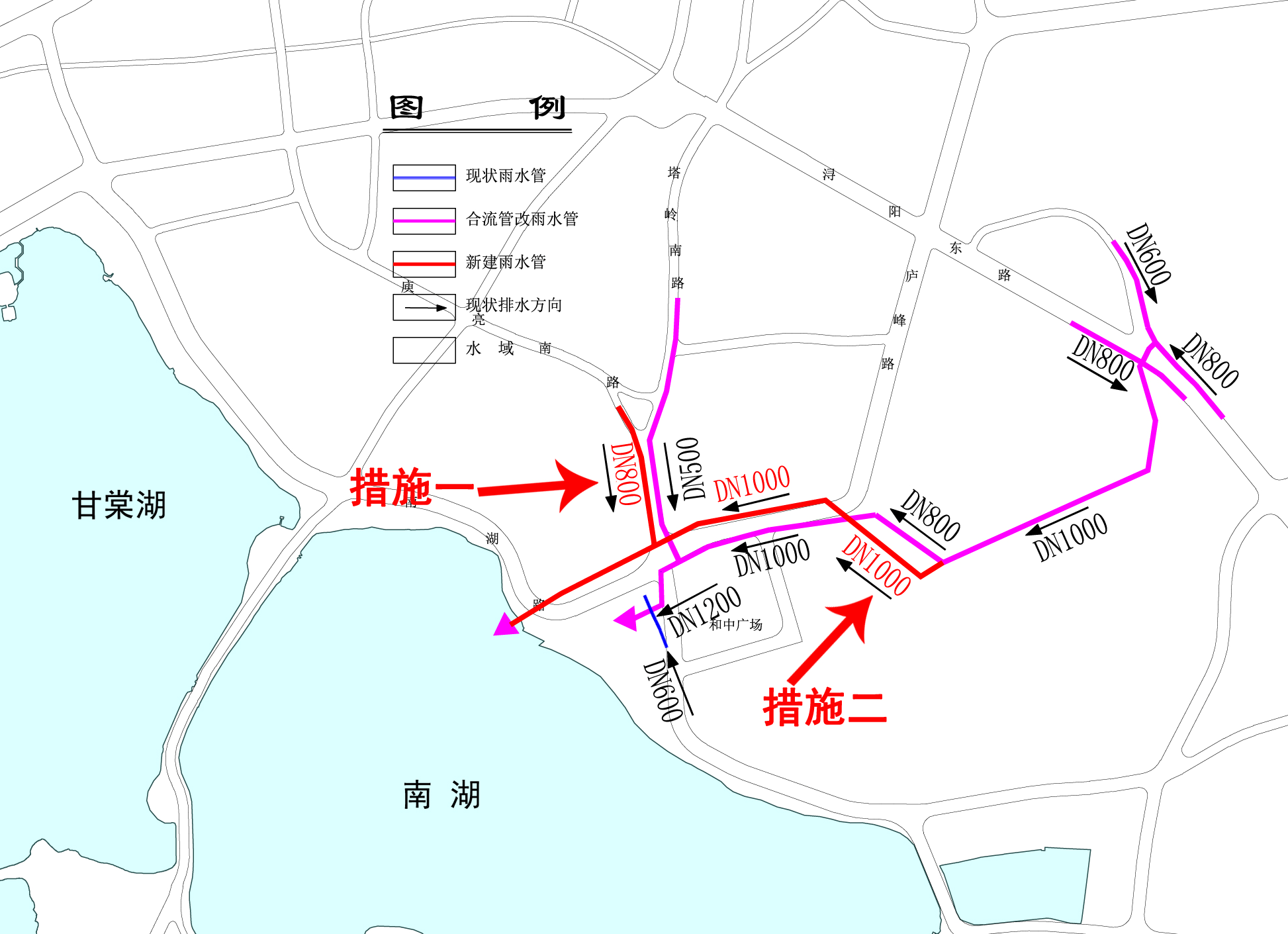

图5—6 庐峰路与庾亮南路交叉口（和中广场旁）易涝点排水现状图 1、整治城市黑臭水体，强化老旧城区污水截流、收集，抓紧治理城区污水横流、河湖水系污染严重的现象； 2、根据社会经济发展及环境保护等相关要求，至2020年城市污水收集率达到100%，污水处理率达到100%； 3、逐步建立完善的雨污分流排水系统，在有条件的位置截流初期雨水，以保护环境和满足城市可持续发展要求。 中心城区污水量为41.7万m³/d。此外九江县污水约6万m³/d进入中心城区，则九江市污水总量为47.7万m³/d。按九江市生态环境目标，规划远期污水处理率达到100%,依据《室外排水设计规范》，九江市综合污水量变化系数取1.3，则污水处理厂最高日污水量为47.7*1.3*100%=62万m³/d计（含九江县污水）。 1、污水处理厂规模 污水处理厂工艺流程采用二级处理工艺，污水处理厂的规模适当预留初期雨水，各污水处理厂的规模、占地情况见下表。 表6—1 规划污水处理厂规模表 名称 现状规模 （万t/d） 规划规模 （万t/d） 规划用地面积（ha） 备注 老鹳塘污水处理厂 6 5 4.5 升级改造，尾水排放标准达到一级A 鹤问湖污水处理厂 10 25 18 扩建，处理部分初期雨水 城西港区污水处理厂 4 10 15 扩建 城西第二污水处理厂 —— 5 12 新建 城东污水处理厂 2.5 10 7.7 扩建 芳兰污水处理厂 —— 6.5 1.5 新建 白水湖污水处理厂 —— 3.5 12 新建，处理部分初期雨水 九江县污水处理厂 4 12 4.5 搬迁，考虑部分九江县污水量（约7.4万吨） 总计 26.5 77 考虑城市周边备用地， 污水处理厂规模适当预留 注：、白水湖污水处理厂采用兼FMBR工艺，鹤问湖污水处理厂采用CAST工艺，占用用地较小。 ‚、现状老鹳塘污水处理厂用地规模不足，污水排放标准仅为一级B，建议适当降低处理规模，提高污水排放标准。 ƒ、城西污水处理厂和城东污水处理厂有部分工业污水进入，规划预留远期扩容余地。 ④、城西第二污水处理厂位于城市建设用地以外，规划建议该污水处理厂规模一期规模5万t/d。 2、污水提升泵站 规划根据中心城区各片区污水量的计算，对中心城区各污水处理厂规模重新进行确定。 表6—2 中心城区污水提升泵站规模表 序号 名 称 规模（m3/s） 用地面积（m2） 备注 1 化眉垅污水提升泵站 0.85 1500 扩建 2 姬公庵污水提升泵站 0.20 1000 新建 3 袁家湖污水提升泵站 0.30 1200 新建 4 两湖污水提升泵站 0.34 2250 现状 5 威家污水提升泵站 0.11 1000 新建 6 怡康路污水提升泵站 0.05 800 新建 7 陆家垄污水提升泵站 0.21 1000 新建 8 八里湖污水提升泵站 1.93 2000 扩建 9 一医院污水提升泵站 0.03 800 新建 10 云锦湾污水提升泵站 0.03 800 新建 11 体育馆污水提升泵站 0.07 800 新建 12 蛟滩河污水提升泵站 1.03 1800 新建 13 东泉路污水提升泵站 0.70 1500 扩建 3、污水水质及处理目标 （1）污水处理厂设计进水水质 污水处理厂设计进水水质如下：BOD5：100～130mg/L；CODCr：200～250mg/L；SS：200mg/L；NH3-N：20～30mg/L；TP：3～4mg/L；pH: 6-9。 （2）污水排放标准 根据九江市环境保护的要求，结合国内其他城市的污水处理要求及国家有关规范的规定，确定污水处理厂处理后的水质应达到的标准为： BOD5：≤20mg/L；CODCr：≤60mg/L；SS：≤20mg/L；NH3-N≤15mg/L；TP≤1mg/L。 （3）污水处理厂工艺流程的选择 根据九江市污水水质及目前城市污水处理工艺运用实际情况，规划采用三种处理工艺：氧化沟工艺、CAST工艺和兼氧FMBR工艺。 （4）污泥处理 1）、处理工艺 污泥近期采用直接浓缩脱水，不经消化，在远期到终极规模后，再考虑污泥消化。 不须消化的污泥处理工艺推荐采用机械浓缩、机械脱水。 2）、污泥处置 本次规划九江市中心城区污水处理厂污泥处置方法可结合九江城市垃圾处理场建设一处污泥填埋场，采用卫生填埋、堆肥等方法处理。 （4）消毒 根据国家有关规定，污水处理厂尾水排放前必须考虑消毒。本次规划中心城区新建污水处理厂出水采用二氧化氯消毒后排入水体。 规划中心城区污水排放系统依据进入污水处理厂的不同共分为八个污水分区， 各分区详细情况如下表： 表6—3 规划污水排放分区一览表
分区编号 分区面积 （km2） 备注 1 3.5 城西港区西侧滨江河两侧区域，污水通过自流向西进入城西第二污水处理厂 2 19.7 城西港区一期及二期大部分用地，污水通过自流进入城西港区污水处理厂 3 12.5 污水进入九江县污水处理厂 其 中 3—1 0.7 九江县江州大道两侧区域，污水进入东泉路污水提升泵站，然后提升至规划污水提升泵站，最后进入新建九江县污水处理厂 3-2 8.2 八里湖南组团蛟滩河东南侧区域，污水进入规划污水提升泵站，最后进入九江县污水处理厂 3-3 3.6 蛟滩河西北侧区域，污水直接自流进入九江县污水处理厂 4 55.3 污水进入鹤问湖污水处理厂 其 中 4-1 5.2 浔南片区陆家垄路以东、九威大道以西区域，污水经陆家垄污水提升泵站，然后经八里湖污水提升泵站，最后进入鹤问湖污水处理厂 4-2 1.6 八里湖南侧，高速以北区域，用地比较分散，污水通过各自配套污水提升泵站收集后，进入八里湖污水提升泵站，最后进入鹤问湖污水处理厂 4-3 41.5 十里南组团、八里湖组团，濂溪片区大部分用地及九龙街与龙开河之间区域，污水通过十里河截污管收集，经八里湖污水提升泵站，进入鹤问湖污水处理厂 4-4 7.0 开发区管委会周边区域，污水通过自流进入鹤问湖污水处理厂。 5 10.0 污水进入老鹳塘污水处理厂 其 中 5-1 7.0 两湖周边区域，污水通过两湖截污管收集，然后进入两湖污水提升泵站，最后进入老鹳塘污水处理厂 5-2 3.0 大中大以东、战备路以西区域，污水自流进入老鹳塘污水处理厂 6 23.7 污水进入芳兰污水处理厂 其 中 6-1 1.1 怡康路、站前路周边地区，污水通过怡康路污水提升泵站提升后，进入芳兰污水处理厂 6-2 12.6 芳兰湖周边地区，污水通过自流进入芳兰污水处理厂 6-3 2.5 威家周边地区，污水通过威家污水泵站提升后，最后进入芳兰污水处理厂 7 7.5 白水湖周边区域，污水自流进入白水湖截污管，最后进入白水湖污水处理厂 8 污水进入城东污水处理厂 其中 8-1 7.5 琵琶湖周边地区，污水通过袁家湖污水泵站收集后，进入化眉垅污水提升泵站，最后进入城东污水处理厂 8-2 2.3 浔阳区工业园周边地区，污水通过姬公庵污水泵站收集后，进入化眉垅污水提升泵站，最后进入城东污水处理厂。 8-3 8.4 金安组团，炼油厂以东区域，污水通过化眉垅泵站收集后，进入城东污水处理厂 8-4 3.4 主要为城东港区沿江工业基地，污水通过自流进入城东污水处理厂 1、污水管网 （1）现状合流管道随着建设的发展逐步改造为分流管，一般情况下将≥DN500mm合流管改造为雨水管，新铺设污水管。现状污水管应纳入本规划干管系统，并进行完善； （2）管道一般情况下采用钢筋混凝土管，并要根据地质、地基情况选用合适的基础形式； （3）保留沿湖、沿河截污管，截流初期雨水，实现城市水环境的持续改善； （4）规划共新建污水管网398.3km。 表6—4 污水管网建设一览表 序号 管径（mm） 总长度（km） 备注 1 <600 214.0 2 600~800 121.6 3 ≥1000 62.7 合计 398.3 2、检查井等管道配套设施 （1）在管道交汇处、转弯处、变径处、跌水处及直线管段上每隔一定距离设置污水检查井，并在规划建筑物附近预留检查井，并预留支管； （2）本设计的城市道路上的污水管道的覆土深度绝大部分在2.5m以上，因此污水检查井的井径采用DN1000mm以上； （3）对于上下游管道的管底标高落差大于1m时，为消减水流速度，防止冲刷，在其管道上设置跌水井。 地面高程（竖向标高）在内涝风险中起重要作用，合理控制城市用地竖向高程，是规避内涝风险、防治城市内涝的最为有效的手段之一，是从源头上降低城市内涝风险的方法。 规划区内道路高程参考现有已建路面高程及能满足雨水管排出口内顶高于多年平均水位确定，特别是城西片区，地势平坦，且地势较低，需确保雨水管排出口内顶高与河道的景观水位。地块平均地坪标高根据道路交叉口及控制点高程，按高于周边道路最低点不小于0.2m确定。幼儿园、学校、医院等重要场所的地坪标高应高于周边其它用地标高，公园、广场地坪标高应低于周边其它用地标高，但必须满足一般暴雨时其雨水能自流排入排渠。 1、内河治理 内河治理上，需整治和控制骨干排涝河道21条。 （1）新建永新河、通港河； （2）打通滨江河、龙开河2条断头河； （3）改造港口河、忠字河、景观河等城西片区水系，将其景观水位由现状的12.74m，降低为12.0m。 （4）连通小杨河与十里河，并改造小杨河。小杨河现状部分河道在建筑以下，规划随着城中村和棚户区的改造，将小杨河变成明渠。 （5）改造护池河，特别是开发区泵站以东段，挖深、拓宽。 （6）改造虞家河、莲池。对虞家河进行清淤、疏通，莲池的局部挖宽，提高莲池的蓄水能力。 2、蓝线确定 规划有21条内河，总河长约88km，各条内河蓝线现状与规划情况如下表所示。 表7—1 规划内河水系一览表 片区名称 主要河名 现状河长(km) 现状河宽（m） 规划河长(km) 规划宽度（m） 备注 城西片区 1 永新河 3.52 40 新建 2 港口河 6.06 20-60 6.06 20-60 河底清淤 3 忠字河 8.84 20-45 8.84 20-45 河底清淤 4 滨江河 1.65 25 3.17 25—35 打通忠字河与港口河段，忠字河以北段，河道宽度控制35m 5 江边河 2.74 12-30 2.74 12-30 与港口河连通，河底清淤 6 官湖河 1.23 20-50 1.23 20-50 清淤 7 景观河 0.79 20-100 0.79 20-100 河底清淤 8 通港河 0.58 15 新建 核心区 9 新开河 1.91 35-170 1.91 35-170 清淤 10 护池河 3.13 6-35 3.13 6-75 清淤，改造泵站前前池 11 龙开河 3.48 20-40 3.83 20-55 打通浔阳西路至长江段，这段河道宽控制55m 13 十里河（含支流） 9.76 10-120 9.76 10-120 清淤 13 小杨河 5.80 6-10 5.80 6-10 疏通、清淤 14 濂溪河（含支流） 8.54 10-25 8.54 10-25 疏通、清淤 15 蛟滩河 3.64 25-450 3.64 25-450 清淤 16 沙河故道 3.55 10-180 3.55 10-190 清淤 17 截流河 6.37 8-180 6.37 8-180 清淤 城东片区 18 姬公庵河 0.77 18-20 0.77 18-20 清淤 芳兰片区 19 导托渠 4.96 10-350 4.96 10-350 清淤 20 虞家河 4.83 4-25 4.83 4-25 疏通、清淤 21 莲池 1.26 12-190 4.25 12-190 改造 备注：河长主要为建设用地范围内的长度。 1、城市涝水行泄通道 由于内涝防治标准要高于城市排水管道设计标准，这样就存在涝水（即超标雨水）的排放问题。发生暴雨时，雨水管道已满负荷，涝水就必须规划行泄通道。本规划主要利用城市道路或道路两侧绿化带作为涝水行泄通道。 （1）道路作为涝水行泄通道应注意以下事项 1）、涝水行泄通道应该设置在非重要路段，重要路段应通过提高竖向来保证不发生积水； 2）、涝水行泄通道应保证道路路面雨水能通过重力自流进入自然水体。当道路和河道平行且紧邻河道时，可在道路最低点开口方便路面雨水流入河道；当道路和河道相交时，应确保作为行泄通道的道路纵坡坡向河道，中间不能有凹形竖曲线存在； 3）、涝水行泄通道两侧的绿化带必须做成植草沟形式，以提高道路的排水能力。 （2）涝水行泄通道规划方案 根据道路竖向，本次规划提出6条涝水行泄通道，涝水行泄通道的相关规划参数见下表。 表7—2 涝水行泄通道一览表 编号 位置 宽度（m） 长度（m） 过水流量（m3/s） 1 石化医院以东城市道路路面及两侧绿化带 24 727 5.1 2 开发区铁路以南城市道路路面 20 480 3.0 3 爱华路路面及两侧绿化 15 1400 2.3 4 九莲路南侧绿化带 10-20 630 3.0 5 新城大道及高速道路绿化带 50 2440 15.0 6 威家镇规划道路路面 12 320 1.8 3、城市雨水调蓄设施 除了大量河道、沟塘可以作为城市雨水调蓄设施，赛城湖、八里湖、两湖、白水湖、琵琶湖等大型水面作为调蓄设施利用，具体位置详见城市雨水调蓄设施规划图。 表7—3 调蓄水体一览表 片区名称 序号 调蓄湖名称 水面面积（ha） 有效调蓄率（%） 调蓄水深（m） 调蓄水量 (万m³) 城东片区 1 港区内河 57.5 —— 1 57.5 核心片区 2 八里湖 1467.0 85 4.35 5424.2 3 两湖 134.6 297.0 4 白水湖 131.7 85 2.38 266.4 5 龙开河及护池河 17.9 —— 0.5—1 15.6 6 十里河及支流 33.9 —— 1 33.9 7 濂溪河及支流 11.9 —— 1 11.9 8 梅山水库 5.6 85 2 9.5 10 截流河 33.3 1 33.3 11 沙河故道 24.3 1 24.3 12 蛟滩河 93.7 85 2.5 199.1 城东片区 13 琵琶湖 39.0 85 2.38 78.9 14 袁家湖塘 2.3 85 1 2.0 15 陶埠港汊塘 2.2 85 1 1.9 芳兰片区 16 芳兰湖 256.6 85 0.5 109.1 17 莲池 5.5 85 1 4.7 18 导托渠、虞家河 29.1 —— 1 29.1 备注：水面面积为建设用地范围内的面积。 表7-4 其他雨水调蓄空间属性表 序号 位置 调蓄方式 面积 （ha） 调蓄空间 （万m³） 备注 1 滨江河雨洪公园 绿地下凹与水塘 4.7 2.8 2 九瑞大道下凹绿地 绿地下凹 1.5 0.9 现状为荒地、池塘 3 爱华路下凹绿地 绿地下凹 3.0 0.9 4 木樨路广场 透水性广场下凹 1.1 0.3 5 榨房湾公园绿地 绿地下凹与水塘 14.3 8.7 现状为农田和水塘 6 芳兰湖湿地公园 湿地公园 186.2 93.1 现状为池塘等

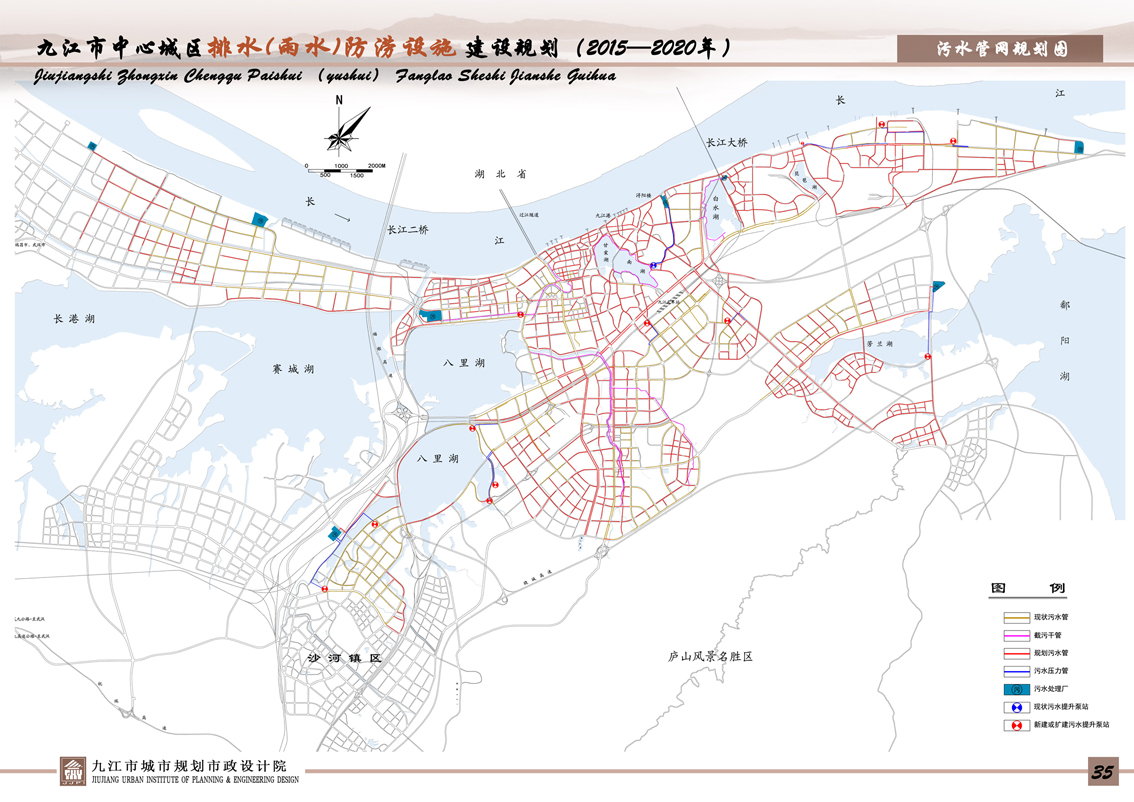

第六章 城市污水管网系统规划
一、 规划目标
二、污水规模预测

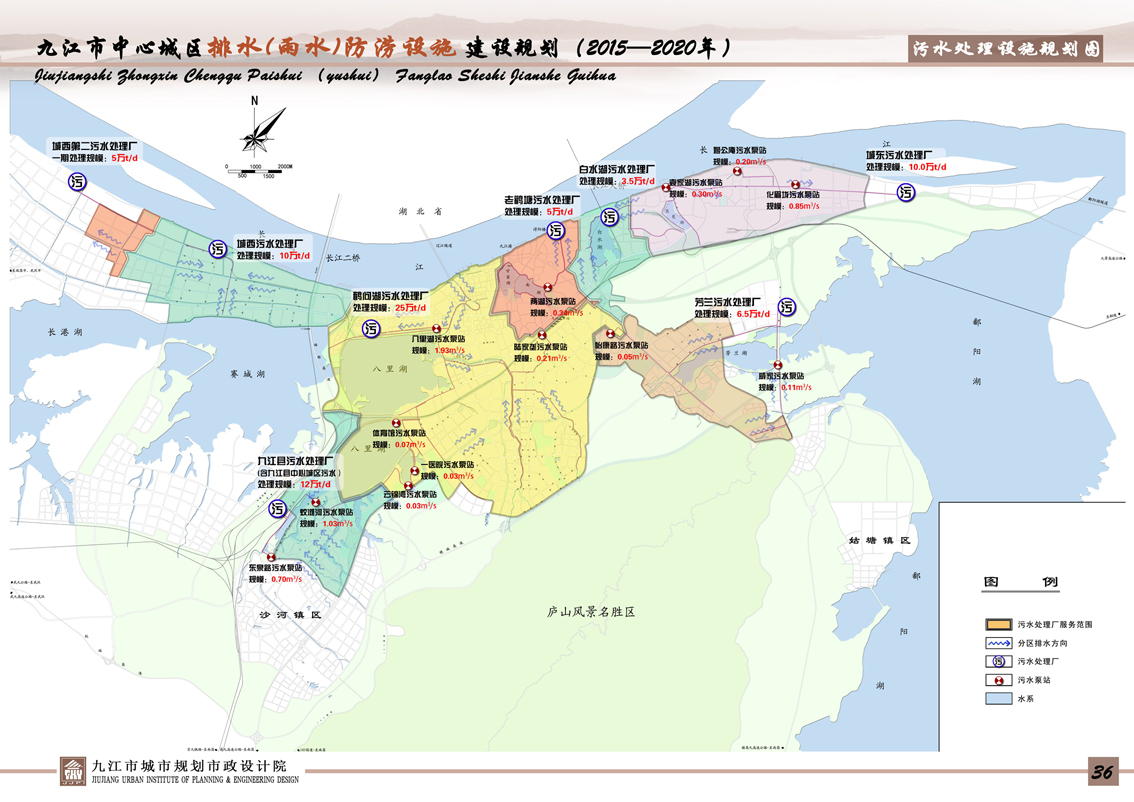

三、污水处理设施规划

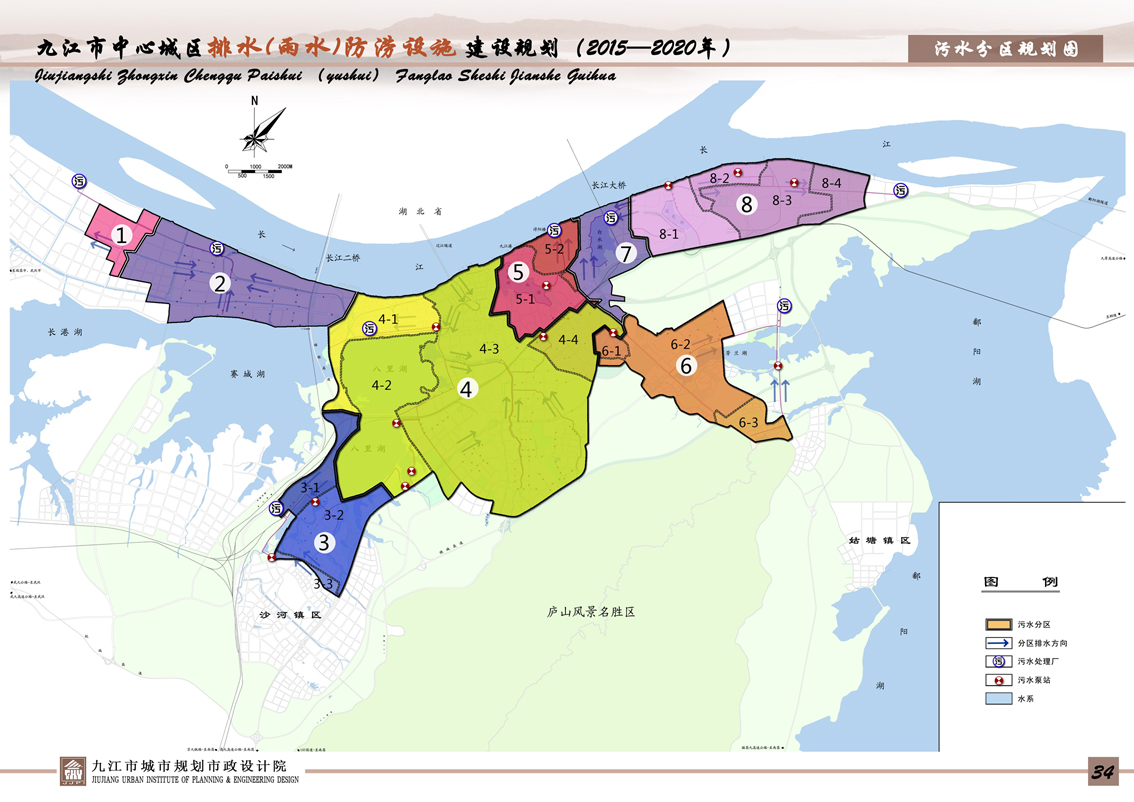

四、污水规划分区
五、污水管网规划

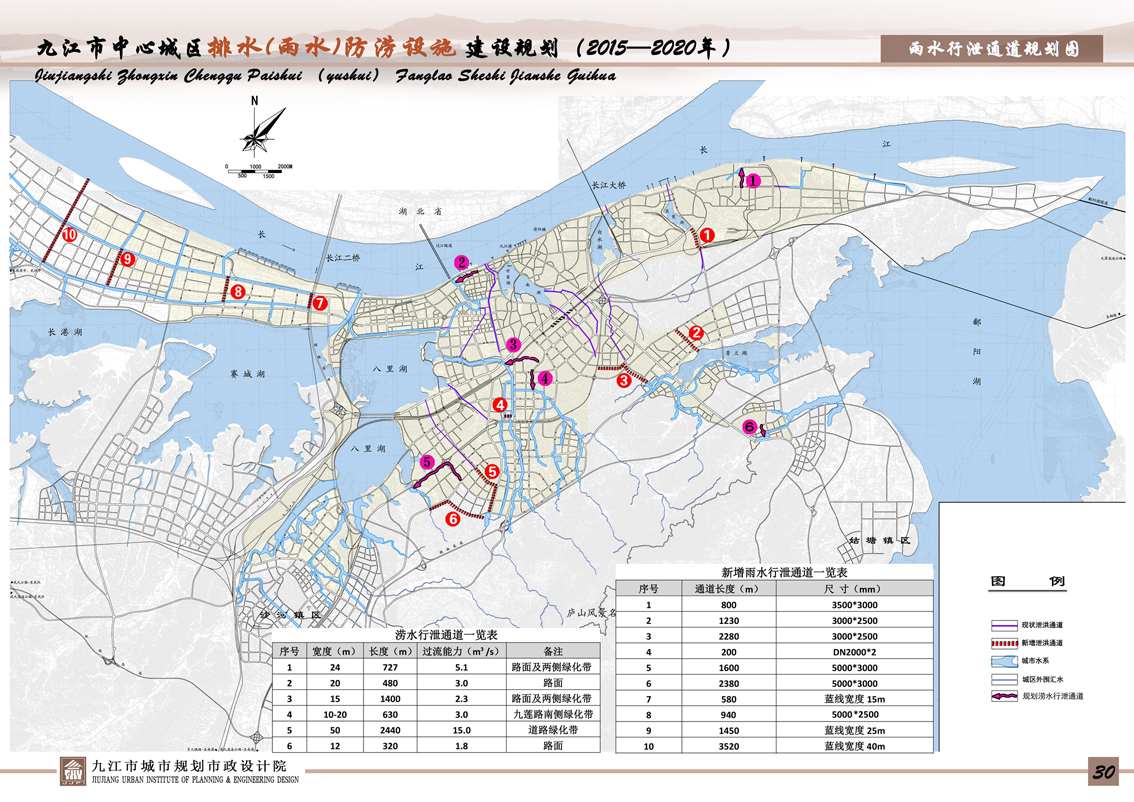

第七章 城市防涝系统规划
一、平面与竖向控制

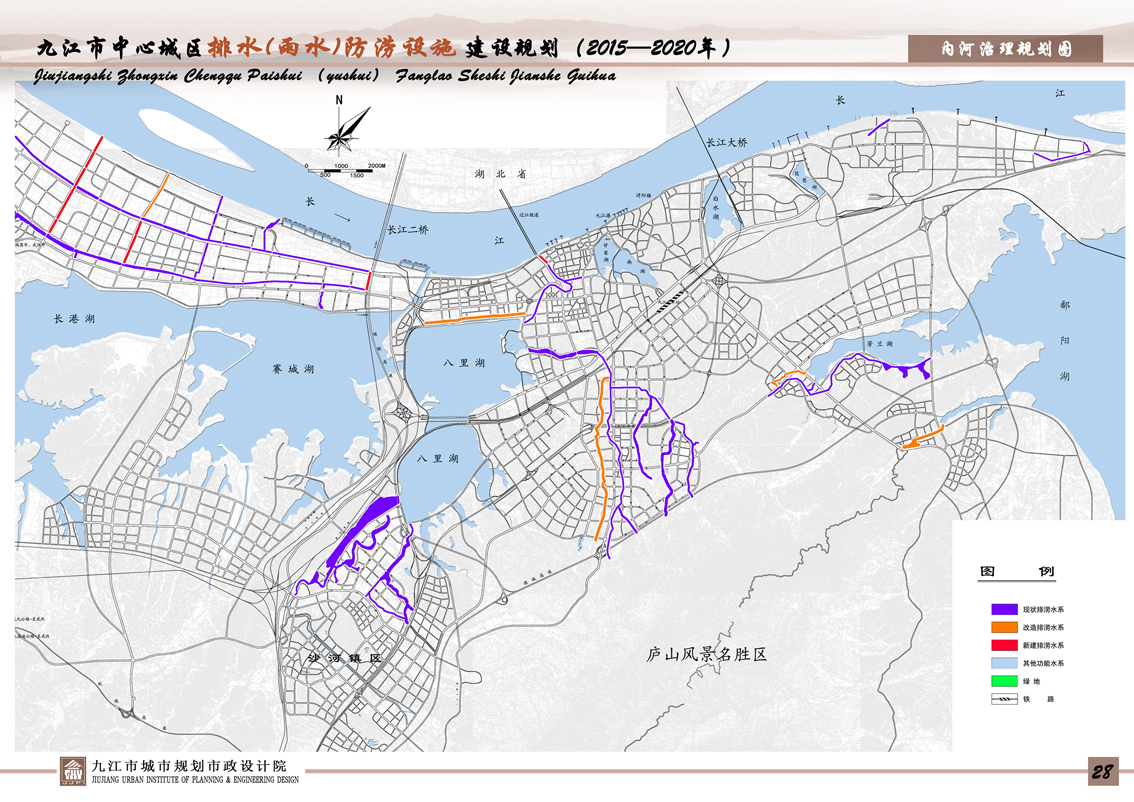

二、内河水系综合治理
三、防涝设施布局
